如何得知走線阻抗? TDR的原理&自建TDR模擬電路
Take-away:
- 類似雷達的概念,TDR送出輸入電壓波後量測反射電壓波,得知目標阻抗,阻抗Z2=Z1*(V_i+V_r)/(V_i-V_r)
- 觀察TDR的阻抗結果得知走線的阻抗和長度。
(如下圖)
筆者前些文章提過,阻抗不連續時會產生反射波。https://sipi-taiwan.blogspot.com/2019/08/blog-post_15.html
反射電壓=輸入電壓*(Z2-Z1)/(Z2+Z1)。
換個角度思考,如果知道反射電壓、輸入電壓、Z1,我們就可以計算走線阻抗Z2。
把反射公式倒過來寫得:
走線阻抗Z2=Z1*(V_i+V_r)/(V_i-V_r), V_r為反射電壓, V_i為輸入電壓。
TDR(TimeDomainReflectometry)就是利用上述原理得知目標阻抗。TDR送出輸入電壓波後量測反射電壓波,類似於雷達的概念,常用於量測走線、via、connector阻抗。
NOTE:
類似雷達的概念,TDR送出輸入電壓波後量測反射電壓波,得知目標阻抗,阻抗Z2=Z1*(V_i+V_r)/(V_i-V_r)。
(如下圖)
為了更深刻理解TDR,筆者在此篇文章先介紹如何自己建造TDR模擬電路,並於下篇文章再更深入地討論各種現象。

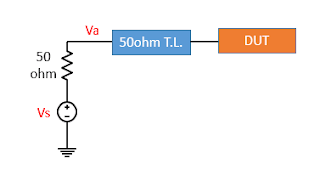

TDR模擬電路架構,電壓源經過一個50ohm傳輸線,來量測待測物DUT。
換個角度思考,如果知道反射電壓、輸入電壓、Z1,我們就可以計算走線阻抗Z2。
把反射公式倒過來寫得:
走線阻抗Z2=Z1*(V_i+V_r)/(V_i-V_r), V_r為反射電壓, V_i為輸入電壓。
TDR(TimeDomainReflectometry)就是利用上述原理得知目標阻抗。TDR送出輸入電壓波後量測反射電壓波,類似於雷達的概念,常用於量測走線、via、connector阻抗。
NOTE:
類似雷達的概念,TDR送出輸入電壓波後量測反射電壓波,得知目標阻抗,阻抗Z2=Z1*(V_i+V_r)/(V_i-V_r)。
(如下圖)
為了更深刻理解TDR,筆者在此篇文章先介紹如何自己建造TDR模擬電路,並於下篇文章再更深入地討論各種現象。
- 採用step voltage source Vs當電壓源。
- 公式阻抗Z_DUT=50*(V_i+V_r)/(V_i-V_r)中Vi是A點向右邊傳遞的輸入波(注意Vi並不是電壓源Vs),Vr是A點中反射的電壓。若我們直接量測A點電壓,會量到Vi+Vr加在一起的波,在這邊我們利用VCVS的技巧讓Vi和Vr分開來,VCVS可讓訊號由左邊向右傳遞,但阻斷右邊向左傳遞的路徑。
- 另一種電路架構較簡單,利用Vi=Vs/2, Va=Vi+Vr的關係推得阻抗Z_DUT=50*V_a/(V_s-V_a)
(如下圖)
我們利用此電路來驗證TDR電路(40ohm傳輸線+30ohm電阻)。
(如下圖)
step voltage source Vs為震幅1v、rise time 0.1n sec。
模擬得到Vi和Vr(Vr=Va-Vi)後,由公式計算DUT Impedance。
結果顯示有三段阻抗,分別為50ohm, 40ohm, 30ohm.
-----END
-code_012101
(如下圖)
模擬得到Vi和Vr(Vr=Va-Vi)後,由公式計算DUT Impedance。
結果顯示有三段阻抗,分別為50ohm, 40ohm, 30ohm.
- 50ohm:代表TDR電路中的一小段50ohm。
- 40ohm:代表DUT中有一段40ohm傳輸線,維持6ns代表傳輸線長度為3ns(why?TDR是透過在Va量測反射波計算阻抗,觀察DUT電路中反射的時間點和傳輸線長度就可以知道答案哦)。
- 30ohm:30ohm後就保持穩定,代表DUT中有30ohm Termination.
-----END
-code_012101
筆者您好
回覆刪除想請教一下為何使用vcvs 知道gain=2呢?對於使用這方法有點不太懂
謝謝您!
我的想法是:Vi為尚未反射的輸入電壓,此時看不到後面的DUT,僅看到傳輸線阻抗,因此Vi為Vs在50ohm & Rs的分壓,所以為1/2,不知道這樣推論是否有誤呢?
刪除謝謝您!
gain=2目的是為了把電壓再normalize到1。
刪除因為左半電路50ohm和50ohm分壓Vs,所以電壓為0.5v。
左邊的0.5v過了VCVS後(gain=2),到右邊又回到1v。
至於為什麼要弄一個這麼複雜的VCVS來個離左邊右邊。
若我們要造出「圓弧的step-source」,且「source termination為50ohm」。
那麼可在左手邊電路用「方波+C」完成「圓弧的step-source」,VCVS copy到右邊後,右邊電路負責「source termination為50ohm」。
同理,也可以在左手邊用「方波+RLC」刻意產生overshoort波型,再copy到右邊後看結果。
如果只是單純要看「linear step-source」的結果,那麼用簡單電路架構就可以了。
