Keysight ADS教學 - 三步驟完成TDR模擬

    Take-away:

1. 步驟1: 呼叫ADS內建TDR電路
2. 步驟2: 接上待測物、設置TDR參數、按下模擬
3. 步驟3: 得TDR結果

-----Start

筆者之前已詳細介紹過TDR原理[連結]，本篇介紹如何用Keysight ADS軟體做TDR分析。

只需要三個步驟，非常簡單。

(如下圖) 步驟1: 呼叫ADS內建TDR電路

ADS已有內建好的TDR電路，我們只需要點一下滑鼠就可輕鬆呼叫。

Insert => Template => ConvRespT

(如下圖) 步驟2: 接上待測物、設置TDR參數、按下模擬

接上欲模擬的待測物(例如S參數)後，設置TDR參數
常用設定

   trise:  0.35/頻寬
   ZO: 50
   Reference Line Delay: 100ps

   magnitude: 1

(如下圖)步驟3: 得TDR結果

ADS完成模擬後，使用ADS內建TDR函數"tdr_step_imped(TDR,50)"，便可看到TDR結果。

注意，TDR前200ps為reference line delay的效應，所以待測物的TDR結果是從200ps之後開始哦!

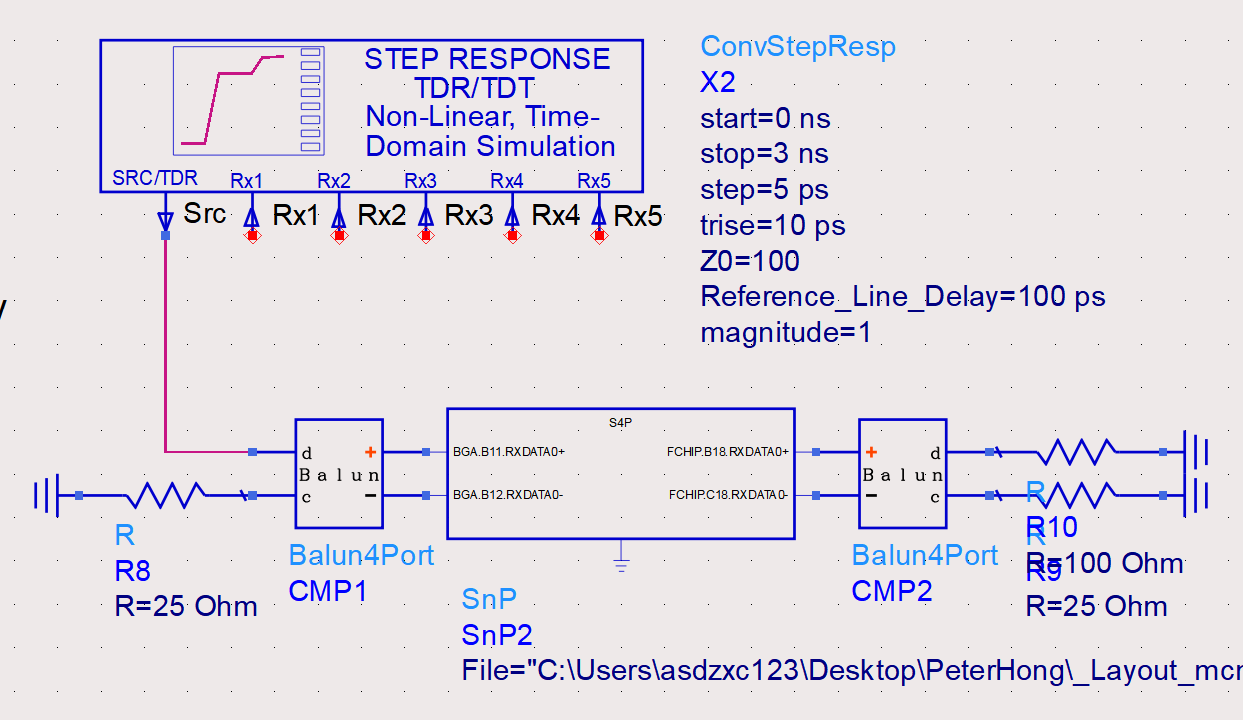

(如下圖)差分訊號TDR

如果要看差分系統的TDR，只要更改以下設定就可以囉!

   1. 待測物前後加上balun
   2. ZO改為100

   3. 函數tdr_step_imped(TDR,100)

有了ADS內建電路&函數的幫助，TDR模擬是不是變得超級簡單了呢 :D
