Power Integrity - PDN頻域Z參數解析

     Take-away:

1. 常用「IC pad/bump點的頻域Z參數」當作PI分析參數
2. PDN Z參數不能只能看共振點，各段都要仔細分析。
3. 改善PDN共振點，需知道共振點的成因，找出共振點對應的LC。
4. 拼命加電容不一定能改善PDN，要確切知道問題點才有效。

-----Start

Power的穩定性是工程師的一大挑戰，往往可能比signal更令人頭疼。

一般人常認為power的特性難以估計、千變萬化，只能拼命加電容。

但其實仔細觀察、一步一步的拆解、抓住關鍵參數，還是有跡可循的喔!

筆者將介紹PDN頻域分布、時域波型、layout設計、電容選擇、電流抽載...等。

本篇由PDN頻域開始!

(如下圖) 觀測點 & Z參數

歐姆定律dV=dI*Z, 其中

    dI為IC電路抽載電流，由內部電路決定。

    dV為電壓變動，目標是電壓變動越小越好。

    Z參數為PDN阻抗分布，是dV/dI兩者橋梁。

我們要穩壓的點是IC內部，所以我們常用「IC pad/bump點的頻域Z參數」當作PI分析參數。

NOTE: 常用「IC pad/bump點的Z參數」當作PI分析參數

(如下圖) PDN頻譜分布

以下為IC pad/bump點的PDN Z阻抗結果，阻抗值隨頻率不同。

可以看到PDN有兩個共振點，分別在8MHz和34MHz。

大部分的Z參數也是類似此圖，有2~3個共振點。

我們仔細的分析PDN Z參數，將其拆成五段A、B、C、D、E。

由Z參數的斜率，可知道ACE為電容性，BD為電感性。

    A: Die內部電容。

    B: Pad/bump到封裝電容的路徑電感 + 封裝電容的寄生電感。

    C: 封裝電容。

    D: Pad/bump到PCB電容的路徑電感 + PCB電容的寄生電感。

    E: PCB電容。

共振點P1主要由A、B構成。

共振點P2主要由C、D構成。

NOTE: PDN Z參數不能只能看共振點，各段都要仔細分析。

(如下圖) PDN共振點分析

為什麼我們要把PDN拆成這麼細呢?

在此問個有趣的問題，若我們要把「P1往高頻移動，在PCB加10顆電容有用嗎?」

也就是常見手法，一個電容不夠，那就再加一個!

透過PDN Z參數分析，我們知道共振點P1主要由A「Die內部電容」、B「Pad/bump到封裝電容的路徑電感 + 封裝電容的寄生電感」主導，所以P1和PCB電容是幾乎不相關的。

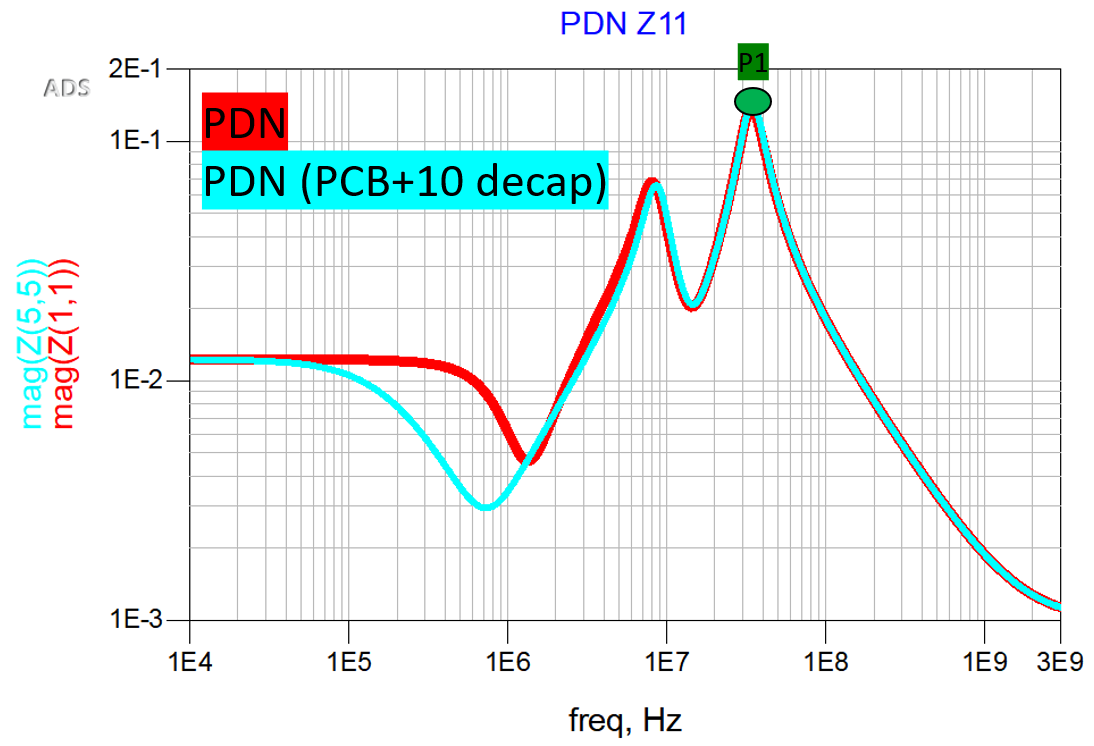

下圖模擬結果，P1在PCB加10顆電容後，peak值和頻率點都幾乎相同。

這結果吻合我們的分析，P1和PCB電容是幾乎不相關的。

若要移動P1，應該要

1. 改善Pad/bump到封裝電容的路徑電感。

2. 選用寄生電感小的封裝電容。

下圖為換了一顆封裝電容後的效果，有效移動了P1。

這次我們要降低P2的peak值。

由前面分析得知，共振點P2主要由C「封裝電容」、D「Pad/bump到PCB電容的路徑電感 + PCB電容的寄生電感」構成。

這次移動P2的方式是改善PKG和PCB layout設計，降低路徑電感。

下圖為結果，P2 peak值有效下降了，可以特別注意P1還是完全不動的(符合預期)。

NOTE: 改善PDN共振點，需知道共振點的成因，找出共振點對應的LC。

由上述分析過程，我們知道看PDN不只是看Z參數peak點，要仔細分析各頻段才有用。

若面對PDN問題就是拼命的加電容，不但產品尺寸變大($$)、電容成本上升($$)、產品lift time變短($$)，最終PDN還沒改善，這樣可就糟了。

NOTE: 拼命加電容不一定能改善PDN，要確切知道問題點才有效。

-----END
